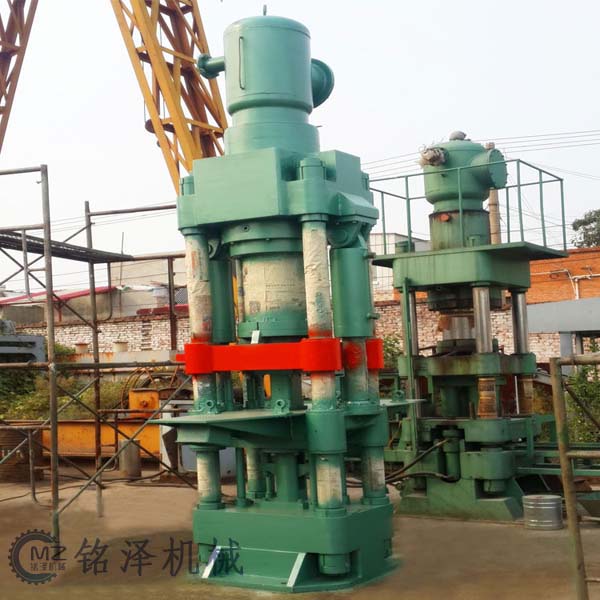

四柱萬能液壓機

設備型號：Y32-315

結構：四柱式

功率：18.5KW

重量：15T

市場報價：10-15萬元

功能介紹：該設備又叫做多功能液壓機，設備機體為四柱結構，通過更換模具、夾具和調整壓力的方式，有多種功能和作用。

一、設備簡介

　　四柱萬能液壓機采用三梁四柱式結構，為Y32型液壓機，選用先進的液壓系統和PLC可編程控制器，我公司有多個型號的設備可供您選擇，還可根據您的要求進行設備的定制、設計與生產。我公司有多年的設計與生產經驗，不僅可為您提供100-1200噸的四柱液壓機，還提供設備安裝、調試及操作規程培訓。

二、設備結構特點

　　1、四柱萬能液壓機采用四柱全鋼性結構，經振動時效處理使機械變形量小，機架設計經由有限元設計，具有高剛性、高精度，工作臺能上下移動，大大擴展了機器開合高度，使用更方便；由主缸、液壓動力系統及電器系統等部件組成；工作臺采用優質鋼板焊接而成，確?？煽啃院湍陀眯?；

　　液壓系統有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱等組成，動力機構中包括油液過濾，液位顯示等多種裝置，采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點；主缸下腔有二級支承系統，確保在某一元件突然失靈的情況下滑塊不會下落，系統設有調壓閥，調整主缸上腔壓力。

　　2、萬能液壓機主油泵為軸向柱塞泵,性能穩定，油箱為鋼板焊接結構，設有油標便于觀測油位，空氣濾清器、閥集成塊等在油箱蓋板上方有序排列，主要液壓管路采用法蘭連接，并設有布局合理的抗震管夾，以防止高壓管道的震動和泄漏，管道安裝前進行酸洗和鈍化處理，以保證油液的清潔度。

　　3、四柱液壓機中孚壓力表壓力表抗震效果好，不易損壞，電接點壓力表時刻顯示主缸上腔壓力，達到設定壓力停止工作，有效起到保護作用；壓力系統安全，插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油，使系統始終保持在設定壓力內，到達超壓保護作用。

三、設備用途

　　四柱萬能液壓機因結構件負荷均勻，鋼性平衡，高剛性、高精度機架，采用鋼板焊接，并經熱處理、消除了機身锝內應力以使設備長期穩定工作不變形，另外采用了區別于傳統的剎車器，離合器的組合裝置具有很高的靈敏度，采用通用的雙聯電磁控制閥以及過負荷保護裝置，確保了沖床滑塊高速運動及停止的精確與安全性，操作方便、定位準確；

　　可搭配相應的自動送料裝置，具有送料出錯檢測、預裁、預斷裝置，可完全實現自動化生產，成本低，效率高，廣泛應用于電子、通訊、電腦、家用電器、家具、交通工具、(汽車、摩托車、自行車)五金零部件等沖壓及成型。

三、設備技術參數

型號		單位	Y32-45	Y32-63	Y32-100	Y32-160	Y32-200	Y32-315	Y32-400	Y32-500	Y32-630	Y32-830	Y32-1200
公稱力		KN	450	630	1000	1600	2000	3150	400	5000	6300	8300	12000
頂出力		KN	63	100	200	250	400	630	630	1000	1250	1800	1600
工作壓力		Mpa	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5	31.5
滑塊行程		Mm	350	500	500	500	700	800	800	900	900	1000	1000
開口高度		Mm	600	700	900	900	1120	1250	1400	1500	1500	1800	1800
工作臺尺寸	前后	Mm	400	500	580	800	900	1260	1200	1400	1600	2400	2500
	左右	Mm	400	500	710	800	900	1260	1260	1400	1600	1600	1800
頂出缸行程		Mm	120	160	200	200	250	300	300	300	400	400	400
滑塊速度	空程下行	Mm/s	40	50	100	100	100	100	100	100	>100	120	120
	工作	Mm/s	8-15	8-15	8-15	8-15	8-15	8-15	8-15	10	12	5-12	5-12
	回程	Mm/s	60	60	60	60	70	70	70	80	65	80	90
電機功率		KW	4	5.5	5.5	11	11	18.5	22	37	55	75	75
總重量（約）		T	2.8	3.5	5	8.5	12	15	22	30	40	50	60
